Cách Lắp Đặt Tủ Rack Âm Thanh Đúng Cách Cho Hệ Thống Karaoke

Mua được tủ rack rồi nhưng lắp đặt không đúng cách — thiết bị quá nóng, dây lộn xộn phía sau, âm thanh bị nhiễu — vẫn là lãng phí. Bên em Vidia hướng dẫn từng bước lắp đặt tủ rack âm thanh đúng chuẩn để hệ thống karaoke vận hành ổn định và bền lâu.

📍 Bước 1: Chọn Vị Trí Đặt Tủ Rack

Tiêu Chí Vị Trí Lý Tưởng:

• ✅ Thông thoáng phía sau: Cách tường sau ít nhất 15–20cm — không khí nóng từ rack cần thoát ra tự do
• ✅ Gần nguồn điện: Dây điện từ ổ cắm đến rack ngắn — tránh kéo dài gây sụt áp
• ✅ Gần loa nhất có thể: Dây loa từ amply trong rack ra loa ngắn — giảm sụt áp trên dây loa
• ✅ Không đặt dưới ánh nắng trực tiếp: Nhiệt độ cao từ nắng cộng với nhiệt thiết bị làm rack quá nóng
• ✅ Không đặt gần điều hòa thổi trực tiếp: Hơi lạnh đột ngột gây đọng sương trên thiết bị điện tử
• ✅ Dễ tiếp cận: Mở được cửa trước và cửa sau rack thoải mái — quan trọng khi bảo trì

Lắp Rack Treo Tường — Lưu Ý Đặc Biệt:

• ✅ Khoan vào tường gạch hoặc bê tông — không bắt vít vào thạch cao đơn thuần
• ✅ Dùng tắc kê nở (rawl plug) đường kính 8–10mm cho ốc vít M6–M8
• ✅ Đo cân bằng trước khi khoan — rack treo nghiêng trông xấu và thiết bị bị lệch
• ✅ Kiểm tra tải trọng tường chịu được — rack đầy thiết bị có thể nặng 30–50kg
• ✅ Chiều cao lý tưởng: Thiết bị thường dùng (vang số, đầu karaoke) ngang tầm mắt — khoảng 140–160cm từ sàn đến tâm rack

⚙️ Bước 2: Lắp Thiết Bị Vào Rack Đúng Thứ Tự

Nguyên Tắc Xếp Từ Trên Xuống:

Thứ tự xếp thiết bị trong rack không phải tùy tiện — có nguyên tắc kỹ thuật rõ ràng:

• ✅ Hàng đầu tiên (trên cùng): Thiết bị cần nhìn và thao tác thường xuyên — màn hình nhỏ, đầu karaoke có màn hình, remote display
• ✅ Hàng giữa: Thiết bị xử lý tín hiệu — vang số DSP, equalizer, crossover, processor
• ✅ Hàng dưới: Amply công suất và power conditioner — nặng nhất và tỏa nhiệt nhiều nhất nên để thấp
• ✅ Quạt rack: Lắp tại đỉnh rack (hàng trên cùng) — hút khí nóng ra ngoài hiệu quả nhất

Lý Do Kỹ Thuật Của Thứ Tự Này:

• ✅ Amply ở dưới thấp — khí nóng từ amply đi lên qua các thiết bị trên không tích tụ tại amply
• ✅ Trọng lượng nặng ở dưới — rack ổn định hơn, ít nguy cơ đổ ngã
• ✅ Thiết bị nhẹ ở trên — dễ tháo lắp khi cần bảo trì mà không phải di chuyển thiết bị nặng

Cách Gắn Thiết Bị Vào Rail:

• ✅ Lắp cage nut vào lỗ rail tương ứng trước — dùng dụng cụ cage nut (hoặc tua vít nhỏ) để đẩy vào đúng vị trí
• ✅ Đặt thiết bị lên rail — tai rack (rack ears) của thiết bị phải nằm phẳng vào rail
• ✅ Vặn ốc M6 qua tai rack vào cage nut — vặn đủ chặt nhưng không xiết quá mức làm cong tai rack
• ✅ Vặn ít nhất 2 ốc mỗi bên (4 ốc tổng) cho thiết bị nặng — không dùng 1 ốc mỗi bên
• ⚠️ Blank panel 1U: Lắp vào mọi ô U trống — hướng luồng không khí đúng chiều, tránh hút không khí nóng tái tuần hoàn

🔌 Bước 3: Đi Dây Phía Sau Rack

Nguyên Tắc Đi Dây Trong Rack:

• ✅ Tách dây điện và dây tín hiệu: Dây điện 220V đi một bên, dây tín hiệu (RCA, XLR) đi bên kia — cách nhau ít nhất 10–15cm
• ✅ Dây tín hiệu vuông góc với dây điện: Khi phải giao nhau — giao góc 90° thay vì chạy song song
• ✅ Không bó dây quá chặt: Dây bị bẻ cong góc nhọn gây hỏng lõi dây theo thời gian
• ✅ Để dư dây 20–30cm tại mỗi điểm kết nối: Dễ tháo lắp khi bảo trì mà không phải cắt dây ngắn hơn

Thứ Tự Kết Nối Đúng Chuẩn:

Power conditioner (nguồn điện) → Đầu karaoke → Vang số DSP → Amply → Loa

• ✅ Cắm điện tất cả thiết bị vào power conditioner trước — không cắm trực tiếp vào ổ điện tường
• ✅ Kết nối tín hiệu: LINE OUT đầu karaoke → LINE IN vang số DSP
• ✅ Kết nối tín hiệu: OUTPUT vang số → INPUT amply
• ✅ Kết nối loa: SPEAKER OUTPUT amply → Terminal loa
• ✅ Kết nối micro: Micro → MIC IN vang số hoặc amply

Đánh Nhãn Dây:

• ✅ Dán nhãn tại mỗi đầu dây: "Đầu karaoke OUT → Vang số IN"
• ✅ Dùng nhãn màu khác nhau cho loại dây khác nhau: Đỏ = dây điện, Xanh = tín hiệu, Vàng = dây loa
• ✅ Chụp ảnh toàn bộ phía sau rack sau khi hoàn thành — lưu để tham khảo khi bảo trì

Buộc Và Quản Lý Dây:

• ✅ Dùng velcro tie (dây buộc velcro) — tháo ra dễ hơn zip tie khi cần thay dây
• ✅ Buộc dây thành từng nhóm theo chức năng — dây điện một nhóm, dây tín hiệu một nhóm
• ✅ Dây dọc theo thanh đứng của rack — gọn và không vướng víu khi mở cửa sau

🌡️ Bước 4: Thiết Lập Hệ Thống Tản Nhiệt

• ✅ Lắp quạt rack 1U tại đỉnh: Quạt hướng ra ngoài (exhaust) — hút khí nóng ra, khí mát đi vào từ phía dưới tự nhiên
• ✅ Lắp blank panel tại mọi ô trống: Không để ô U nào trống — không khí nóng sẽ tái tuần hoàn qua ô trống thay vì thoát ra ngoài
• ✅ Không chất đồ lên trên tủ rack: Chặn khe thoát khí nóng làm rack quá nhiệt
• ✅ Kiểm tra nhiệt độ sau 2 giờ vận hành: Sờ tay vào cửa rack — ấm là bình thường, nóng bỏng tay là cần xem lại tản nhiệt
• ✅ Khoảng cách tối thiểu: Phía trên rack cách trần nhà ít nhất 30cm — không khí nóng cần không gian để thoát

⚡ Bước 5: Kết Nối Và Kiểm Tra Nguồn Điện

• ✅ Lắp power conditioner 1U: Cắm vào ổ điện tường → tất cả thiết bị cắm vào power conditioner
• ✅ Tính tổng công suất tiêu thụ: Đảm bảo CB (cầu dao) đủ dung lượng — tổng công suất × 1.3 là dung lượng CB cần thiết
• ✅ Thứ tự bật thiết bị lần đầu:

1. Bật power conditioner

2. Bật đầu karaoke — chờ khởi động hoàn toàn

3. Bật vang số DSP

4. Bật amply — volume ở mức thấp nhất

• ✅ Thứ tự tắt (ngược lại): Amply trước → vang số → đầu karaoke → power conditioner
• ⚠️ Tắt sai thứ tự — tiếng "bộp" lớn khi tắt amply trước khi về nguồn có thể làm hỏng màng loa theo thời gian

✅ Bước 6: Kiểm Tra Toàn Hệ Thống Sau Lắp Đặt

• ☑ Tất cả thiết bị được vít chặt vào rail — không bị lỏng lẻo?
• ☑ Blank panel lắp vào mọi ô U trống?
• ☑ Dây điện và dây tín hiệu đi riêng biệt?
• ☑ Tất cả dây có nhãn và được buộc gọn?
• ☑ Khoảng cách phía sau rack ít nhất 15cm?
• ☑ Quạt rack hoạt động đúng chiều (thổi ra)?
• ☑ Power conditioner hoạt động, đèn bảo vệ sáng?
• ☑ Phát nhạc thử — âm thanh không bị nhiễu, ù?
• ☑ Test micro — không hú bất thường?
• ☑ Sau 2 giờ chạy — nhiệt độ rack ở mức bình thường?

🎤 Xem Tủ Rack Âm Thanh Chính Hãng Tại Vidia

Bên em Vidia tư vấn và hỗ trợ lắp đặt tủ rack âm thanh đúng chuẩn — từ chọn kích thước đến thi công và cài đặt hệ thống hoàn chỉnh. Bảo hành rõ ràng và giao hàng toàn quốc.

👉 https://vidia.com.vn/collections/tu-rack

Anh/chị cần tư vấn lắp đặt tủ rack cho hệ thống karaoke — cứ liên hệ bên em, tư vấn hoàn toàn miễn phí nhé! 😊

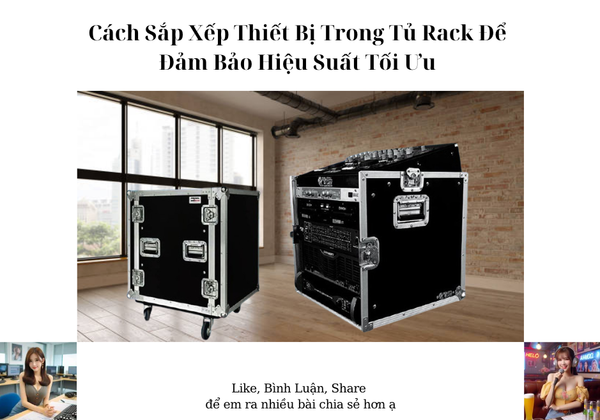

Sắp xếp thiết bị trong tủ rack một cách khoa học không chỉ giúp hệ thống âm thanh hoạt động ổn định, mà còn đảm bảo an toàn, tiết kiệm không gian, và dễ dàng bảo trì. Đối với các dàn âm thanh chuyên nghiệp trong các quán karaoke, hội trường, hay phòng thu âm, việc bố trí thiết bị hợp lý trong tủ rack là một yếu tố quan trọng để đạt hiệu suất tối ưu. Dưới đây là hướng dẫn cách sắp xếp thiết bị trong tủ rack âm thanh để đảm bảo hiệu quả cao nhất.

1. Sắp Xếp Thiết Bị Theo Thứ Tự Từ Nặng Đến Nhẹ

Khi sắp xếp thiết bị trong tủ rack, hãy đặt các thiết bị nặng nhất ở phía dưới cùng, sau đó là các thiết bị nhẹ hơn ở trên. Điều này giúp tủ rack ổn định và giảm nguy cơ bị đổ hoặc nghiêng.

• Thiết Bị Nặng Như Cục Đẩy Công Suất: Cục đẩy công suất thường là thiết bị nặng nhất trong dàn âm thanh. Đặt cục đẩy ở phía dưới cùng để tăng độ vững chắc cho tủ rack và giúp tản nhiệt tốt hơn.
• Thiết Bị Nhẹ Như Vang Số, Equalizer: Các thiết bị nhẹ hơn như vang số, equalizer, mixer có thể đặt ở phía trên hoặc các ngăn giữa của tủ rack.

•



2. Đảm Bảo Luồng Không Khí Tản Nhiệt

Thiết bị âm thanh, đặc biệt là cục đẩy công suất và amply, thường sinh nhiệt khi hoạt động. Việc đảm bảo luồng không khí lưu thông tốt trong tủ rack sẽ giúp tản nhiệt hiệu quả và ngăn ngừa tình trạng quá nhiệt.

• Giữ Khoảng Cách Giữa Các Thiết Bị: Để khoảng cách nhỏ (1U đến 2U) giữa các thiết bị sinh nhiệt cao như cục đẩy công suất và amply để không khí có thể lưu thông và tản nhiệt.
• Lắp Quạt Tản Nhiệt: Nếu tủ rack được đặt trong môi trường nhiệt độ cao hoặc có nhiều thiết bị sinh nhiệt, hãy lắp thêm quạt tản nhiệt ở phía sau hoặc trên đỉnh tủ để đảm bảo không khí
•  lưu thông và giảm nhiệt độ bên trong.

•



3. Đặt Thiết Bị Điều Khiển Ở Vị Trí Dễ Tiếp Cận

Các thiết bị điều khiển như mixer, vang số, đầu karaoke, equalizer thường xuyên được điều chỉnh trong quá trình sử dụng. Đặt những thiết bị này ở vị trí dễ tiếp cận, như các ngăn giữa hoặc ngăn trên cùng của tủ rack, để thuận tiện cho việc thao tác.

• Mixer Và Vang Số: Mixer và vang số thường là thiết bị cần điều chỉnh liên tục, nên đặt chúng ở vị trí tầm trung hoặc gần đầu để dễ dàng thao tác.
• Đầu Karaoke Và Equalizer: Các thiết bị này có thể đặt ở phía trên để tiết kiệm không gian và dễ điều chỉnh khi cần.

4. Quản Lý Dây Cáp Gọn Gàng

Quản lý dây cáp là yếu tố quan trọng để tránh tình trạng dây bị rối, giảm nhiễu tín hiệu và dễ dàng bảo trì. Một tủ rack có quản lý dây cáp khoa học sẽ giúp hệ thống âm thanh hoạt động ổn định và tạo sự gọn gàng.

• Sử Dụng Nẹp Cáp Hoặc Ống Dẫn Cáp: Sắp xếp dây cáp gọn gàng bằng cách sử dụng nẹp cáp hoặc ống dẫn cáp để giữ các dây không bị chồng chéo lên nhau.
• Đánh Dấu Dây Cáp: Để dễ dàng nhận diện các dây cáp khi cần sửa chữa hoặc bảo trì, hãy đánh dấu dây bằng các thẻ ghi tên thiết bị hoặc sử dụng các dây màu khác nhau.

5. Sắp Xếp Thiết Bị Theo Chức Năng

Sắp xếp thiết bị theo chức năng giúp bạn dễ dàng kiểm soát và thao tác trong quá trình sử dụng. Các thiết bị có cùng chức năng nên được đặt gần nhau để tiết kiệm không gian và tối ưu hóa kết nối.

• Nhóm Cục Đẩy Công Suất Và Thiết Bị Xử Lý Tín Hiệu: Các thiết bị xử lý tín hiệu như vang số, equalizer, crossover nên được đặt gần cục đẩy công suất để tối ưu hóa kết nối tín hiệu và tránh tình trạng dây cáp kéo dài.
• Thiết Bị Điều Khiển Và Đầu Phát Karaoke: Đặt các thiết bị điều khiển như mixer, đầu karaoke gần nhau để dễ dàng thao tác và kiểm soát hệ thống âm thanh.

•



6. Đảm Bảo An Toàn Với Khóa Cửa Tủ Rack

Trong các môi trường công cộng như phòng karaoke, quán bar, hoặc hội trường, việc bảo vệ thiết bị là điều rất quan trọng. Tủ rack nên có khóa an toàn để tránh sự can thiệp từ người ngoài và bảo vệ thiết bị khỏi các tác động bên ngoài.

• Khóa Cửa Trước Và Cửa Sau: Đảm bảo rằng cả cửa trước và cửa sau của tủ rack đều có khóa để tránh người lạ tiếp cận thiết bị.
• Khóa Chống Trộm: Nếu cần thiết, hãy chọn loại tủ rack có khóa chống trộm hoặc bảo mật cao để tăng cường an toàn cho các thiết bị có giá trị cao.

7. Đặt Thiết Bị Phân Tần (Crossover) Gần Cục Đẩy

Crossover là thiết bị phân chia các dải tần số âm thanh, giúp các loa phát ra âm thanh đúng dải tần phù hợp. Để tối ưu hóa hiệu suất, crossover nên được đặt gần cục đẩy công suất.

• Giảm Thiểu Độ Trễ Tín Hiệu: Đặt crossover gần cục đẩy giúp giảm thiểu độ trễ tín hiệu và tối ưu hóa âm thanh phát ra từ hệ thống.
• Giảm Nhiễu Tín Hiệu: Khoảng cách ngắn giữa crossover và cục đẩy giúp giảm nhiễu tín hiệu, giữ cho chất lượng âm thanh ổn định và mạnh mẽ.

8. Cân Nhắc Không Gian Để Mở Rộng Trong Tương Lai

Nếu bạn có kế hoạch nâng cấp hoặc mở rộng hệ thống âm thanh, hãy chừa không gian trống trong tủ rack để bổ sung các thiết bị mới khi cần.

• Chừa Khoảng Trống Trong Tủ Rack: Nếu có thể, hãy chọn tủ rack có nhiều U hơn so với hiện tại để đảm bảo bạn có đủ không gian khi cần mở rộng.
• Cân Nhắc Vị Trí Các Thiết Bị Dự Phòng: Đặt các thiết bị ít sử dụng hoặc các phụ kiện dự phòng ở phía trên cùng để tận dụng không gian mà vẫn dễ dàng truy cập khi cần thiết.

9. Sử Dụng Hệ Thống Tản Nhiệt Bổ Sung Nếu Cần

Trong các hệ thống âm thanh lớn, đặc biệt là các hệ thống có nhiều cục đẩy công suất, cần lắp thêm quạt hoặc hệ thống tản nhiệt để đảm bảo thiết bị không bị quá nhiệt.

• Lắp Quạt Tản Nhiệt: Nếu thiết bị sinh nhiệt nhiều, hãy lắp quạt tản nhiệt ở phía sau hoặc trên đỉnh tủ rack để tạo luồng không khí và giảm nhiệt độ.
• Kiểm Tra Luồng Không Khí: Đảm bảo rằng không có thiết bị nào chặn các khe thông gió hoặc luồng không khí bên trong tủ rack.

•



10. Đảm Bảo Kết Nối Nguồn Điện An Toàn

Hệ thống âm thanh chuyên nghiệp yêu cầu nguồn điện ổn định để hoạt động. Việc sắp xếp các dây nguồn và ổ cắm trong tủ rack sẽ giúp bạn kiểm soát nguồn điện hiệu quả và tránh tình trạng quá tải.

• Sử Dụng Thiết Bị Ổn Định Nguồn: Nếu có thể, lắp thêm thiết bị ổn định nguồn để đảm bảo điện áp ổn định cho các thiết bị.
• Sắp Xếp Dây Nguồn: Đặt các dây nguồn gọn gàng, tách biệt với dây tín hiệu để tránh nhiễu và đảm bảo an toàn.

Kết Luận

Việc sắp xếp thiết bị trong tủ rack một cách khoa học không chỉ đảm bảo hiệu suất tối ưu cho hệ thống âm thanh mà còn giúp bảo vệ thiết bị, quản lý dây cáp và dễ dàng bảo trì. Để đạt được hiệu quả tốt nhất, hãy sắp xếp thiết bị từ nặng đến nhẹ, đảm bảo tản nhiệt, đặt thiết bị điều khiển ở vị trí dễ tiếp cận, quản lý dây cáp gọn gàng và khóa an toàn cho tủ rack.

Một tủ rack âm thanh được sắp xếp cẩn thận và khoa học sẽ giúp hệ thống âm thanh của bạn hoạt động ổn định và lâu
