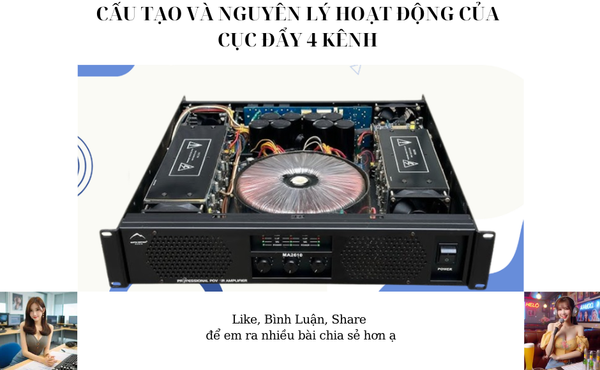

CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CỤC ĐẨY 4 KÊNH

  • Kỹ thuật Vidia
  • 26/04/2026

🔬 Cấu Tạo Và Nguyên Lý Hoạt Động Của Cục Đẩy 4 Kênh

Cập nhật: Tháng 4/2026 — Bởi đội ngũ chuyên gia Vidia

Cục đẩy 4 kênh được nhiều người chọn vì tính linh hoạt — nhưng ít ai thực sự hiểu bên trong nó có gì và tại sao 4 kênh lại cho phép làm được nhiều thứ hơn 2 kênh. Hiểu đúng cấu tạo sẽ giúp anh/chị chọn đúng model, kết nối đúng cách và khai thác tối đa tiềm năng thiết bị. Bên em Vidia — chuyên cung cấp cục đẩy công suất karaoke chính hãng — giải thích từ cấu tạo đến nguyên lý hoạt động! 🎤

🔍 Tổng Quan Cấu Tạo

Về bản chất, cục đẩy 4 kênh là 2 cục đẩy stereo đặt trong cùng một vỏ máy, dùng chung mạch nguồn điện nhưng có 4 mạch khuếch đại độc lập. Cấu trúc bên trong gồm các khối chính:

  • 1 mạch nguồn điện chính: Cấp điện cho toàn bộ 4 kênh. Đây là khối quan trọng nhất và thách thức thiết kế lớn nhất — mạch nguồn phải đủ dung lượng để cấp điện cho cả 4 kênh chạy tải tối đa đồng thời mà không bị sụt áp. Cục đẩy 4 kênh rẻ tiền thường dùng mạch nguồn thiếu dung lượng, dẫn đến công suất thực kém hơn nhiều so với quảng cáo khi cả 4 kênh cùng hoạt động.
  • 4 mạch khuếch đại độc lập (CH1, CH2, CH3, CH4): Mỗi mạch là một tầng khuếch đại hoàn chỉnh với transistor/MOSFET công suất riêng, mạch hồi tiếp riêng. Thường được bố trí thành 2 cặp: CH1+CH2 là một nhóm, CH3+CH4 là nhóm còn lại — mỗi cặp có thể bridge độc lập.
  • Hệ thống tản nhiệt kép: 4 kênh sinh nhiệt trong 1 hộp đòi hỏi hệ thống tản nhiệt mạnh hơn đáng kể so với cục đẩy 2 kênh. Thường dùng cánh tản nhiệt nhôm lớn chạy dọc 2 bên thân máy và 1–2 quạt làm mát điều chỉnh theo nhiệt độ.
  • Mạch bảo vệ đa lớp: DC Protection, Short Circuit, Thermal Protection cho từng cặp kênh hoặc toàn bộ 4 kênh. Một số model cục đẩy 4 kênh chuyên nghiệp có mạch bảo vệ độc lập cho từng kênh riêng biệt.
  • Công tắc Bridge/Stereo: Thường có 2 công tắc riêng biệt — 1 công tắc cho cặp CH1+CH2 và 1 công tắc cho cặp CH3+CH4. Cho phép mỗi cặp hoạt động độc lập ở chế độ stereo hoặc bridge.

⚙️ Nguyên Lý Hoạt Động Theo Từng Chế Độ

Tín hiệu đi vào và đi ra cục đẩy 4 kênh theo 3 chế độ phổ biến:

Chế Độ 1: 4 Kênh Stereo Độc Lập (Quad)

Mỗi kênh nhận tín hiệu input riêng, khuếch đại độc lập và đẩy ra loa riêng. Tín hiệu đi theo luồng đơn giản nhất: Input CH1 → Mạch khuếch đại CH1 → Output CH1 → Loa 1, tương tự cho CH2/CH3/CH4. 4 kênh không ảnh hưởng lẫn nhau về tín hiệu, chỉ dùng chung nguồn điện.

Input CH1 → [Khuếch đại] → Output CH1 → Loa 1
Input CH2 → [Khuếch đại] → Output CH2 → Loa 2
Input CH3 → [Khuếch đại] → Output CH3 → Loa 3
Input CH4 → [Khuếch đại] → Output CH4 → Loa 4

Chế Độ 2: Bridge Từng Cặp

Khi bridge cặp CH1+CH2: tín hiệu vào CH1 input được đưa vào cả 2 mạch khuếch đại — CH1 khuếch đại theo chiều thuận, CH2 nhận tín hiệu đảo pha 180° và khuếch đại theo chiều ngược. Loa kết nối giữa Output+ CH1 và Output+ CH2, nhận điện áp gấp đôi → công suất gần gấp đôi. CH3+CH4 có thể vẫn chạy stereo hoặc bridge riêng độc lập với cặp đầu.

Input CH1 → [CH1 khuếch đại 0°] → Output+ CH1 ──┐
Input CH1 → [CH2 khuếch đại 180°] → Output+ CH2 ─┤→ Loa Sub
                                         (nối giữa 2 cọc +)

Chế Độ 3: Hybrid (Phổ Biến Nhất Trong Karaoke)

CH1+CH2 chạy stereo cho loa main, CH3+CH4 bridge để chạy loa sub. Đây là cấu hình được dùng phổ biến nhất trong karaoke kinh doanh — tận dụng toàn bộ 4 kênh cho hệ thống 2.1 hoàn chỉnh trong 1 thiết bị.

Vang số Output L → CH1 [stereo] → Loa Main Trái
Vang số Output R → CH2 [stereo] → Loa Main Phải
Vang số Output Sub → CH3 → [Bridge CH3+CH4] → Loa Sub

📐 Luồng Tín Hiệu Bên Trong — Từ Input Đến Output

Dù ở chế độ nào, tín hiệu đi qua từng kênh của cục đẩy 4 kênh theo các tầng sau:

  1. Input Buffer và Gain Control: Tín hiệu vào từ XLR/TRS đi qua mạch đệm (buffer) ngăn cách impedance, sau đó qua núm Gain để xác định mức khuếch đại. Tầng này rất quan trọng — buffer kém sẽ làm tín hiệu bị tải từ thiết bị nguồn, gây mất chất lượng.
  2. Voltage Amplifier Stage (VAS): Tầng khuếch đại điện áp sơ bộ — tăng điện áp tín hiệu từ mức input (0.775–1.4V) lên mức đủ để điều khiển tầng công suất phía sau. Dùng transistor nhỏ hoặc op-amp, sinh ít nhiệt.
  3. Output Stage — 4 Kênh Riêng Biệt: Mỗi kênh có tầng khuếch đại dòng điện riêng với 2–8 cặp transistor/MOSFET công suất mắc song song. Tầng này nhận điện áp từ VAS và khuếch đại dòng điện lên hàng chục Ampere — đây là nguồn nhiệt chính của cục đẩy.
  4. Negative Feedback Loop: Một phần tín hiệu đầu ra được đưa ngược lại tầng VAS để so sánh với tín hiệu vào — hiệu chỉnh sai lệch liên tục, giảm THD xuống mức <0.1% ở cục đẩy chất lượng tốt.
  5. Output Filter (với Class D): Cục đẩy 4 kênh Class D có thêm bộ lọc LC (cuộn cảm + tụ điện) ở đầu ra — chuyển đổi tín hiệu PWM xung vuông thành tín hiệu sin mượt mà trước khi ra loa. Đây là lý do Class D dù khuếch đại bằng xung nhưng loa vẫn nghe được âm thanh tự nhiên.

🔧 Điểm Thiết Kế Quan Trọng Phân Biệt Cục Đẩy 4 Kênh Tốt Và Kém

  • Dung lượng mạch nguồn: Điểm phân biệt rõ nhất giữa cục đẩy 4 kênh tốt và kém. Mạch nguồn phải đủ dung lượng để cấp điện cho cả 4 kênh tải tối đa đồng thời. Cục đẩy rẻ dùng mạch nguồn thiếu công suất — khi cả 4 kênh chạy to, điện áp nguồn sụt làm công suất thực giảm đáng kể.
  • Crosstalk giữa các kênh: 4 kênh trong 1 hộp dễ bị ảnh hưởng chéo — tín hiệu kênh này "lọt" sang kênh kia qua mạch nguồn chung hoặc thiết kế PCB không tốt. Cục đẩy chuyên nghiệp có Crosstalk ≤−70dB, hàng rẻ có thể chỉ −40dB, ảnh hưởng rõ đến stereo imaging khi dùng bi-amp.
  • Nhiệt độ vận hành khi cả 4 kênh chạy: Cục đẩy 4 kênh tốt thiết kế để chạy ổn định ở 4 kênh tải đầy đủ liên tục trong 8+ giờ. Cục đẩy kém chỉ đạt thông số khi đo 1–2 kênh, chạy tất cả 4 kênh sẽ kích hoạt thermal protection sau 1–2 giờ.
  • Chất lượng linh kiện: 4 kênh cần gấp đôi transistor, tụ điện, điện trở so với 2 kênh. Cục đẩy rẻ tiết kiệm bằng cách dùng linh kiện phẩm cấp thấp cho toàn bộ — hỏng nhanh hơn nhiều so với cục đẩy 2 kênh chất lượng tương đương cùng giá.

📦 Cấu Trúc Vật Lý — Nhận Biết Từ Bên Ngoài

  • Mặt trước: 4 núm Gain (hoặc 2 núm Gain + 2 công tắc bridge); đèn Signal/Clip/Protect cho từng kênh hoặc từng cặp; công tắc nguồn; một số model có màn hình hiển thị mức tín hiệu
  • Mặt sau: 4 cổng Input (XLR hoặc TRS/XLR combo); 4 cổng Output (binding post hoặc Speakon); 2 công tắc Bridge/Stereo (1 cho cặp CH1+CH2, 1 cho cặp CH3+CH4); cổng nguồn điện IEC
  • Thân máy: Cánh tản nhiệt nhôm lớn dọc 2 bên hoặc phía sau; 1–2 quạt làm mát ở mặt sau; rack-mount 2U chuẩn 19 inch (hầu hết model chuyên nghiệp)
  • Trọng lượng: Cục đẩy 4 kênh Class D: 3–6kg. Class AB/H: 8–15kg. Trọng lượng nhẹ bất thường so với công suất ghi trên hộp là dấu hiệu mạch nguồn bị tiết kiệm

🏅 Vidia — Cục Đẩy 4 Kênh Chính Hãng, Thiết Kế Chuẩn

Hiểu cấu tạo bên trong giúp anh/chị đặt đúng câu hỏi khi mua: mạch nguồn có đủ dung lượng cho 4 kênh không, Crosstalk bao nhiêu, thermal protection hoạt động như thế nào. Bên em Vidia chỉ phân phối cục đẩy công suất karaoke chính hãng với datasheet đầy đủ, trả lời được tất cả những câu hỏi đó:

  • ✅ Thông số thực tế khi cả 4 kênh hoạt động — không chỉ đo 1 kênh
  • ✅ Tư vấn chế độ kết nối phù hợp với sơ đồ loa cụ thể
  • ✅ Hướng dẫn thiết lập Bridge/Stereo đúng chuẩn
  • ✅ Thiết bị chính hãng, linh kiện chất lượng — không tiết kiệm sai chỗ
  • ✅ Bảo hành và hỗ trợ kỹ thuật dài hạn

🔬 Hiểu Đúng Cấu Tạo — Chọn Đúng Cục Đẩy 4 Kênh!

Anh/chị muốn tư vấn cục đẩy 4 kênh phù hợp với hệ thống loa của mình? Bên em Vidia sẵn sàng hỗ trợ miễn phí.

📞 Tư vấn: 0902.699.186 / 0902.799.186

🔧 Kỹ thuật: 0937.600.300 (9:00–18:00)

📍 Showroom: 207 Tân Phước, Phường Diên Hồng, Quận 10, TP.HCM

👉 XEM CỤC ĐẨY CÔNG SUẤT TẠI VIDIA

"Sắm Dàn Kara – Đến Vidia" 🎵





Cục đẩy công suất 4 kênh là thiết bị khuếch đại tín hiệu âm thanh, giúp loa phát ra âm thanh lớn hơn, mạnh hơn mà vẫn đảm bảo chất lượng âm thanh sạch, rõ. Với 4 kênh công suất độc lập, thiết bị này có thể kéo 4 loa full hoặc 2 loa full + 2 loa sub, phù hợp cho dàn karaoke chuyên nghiệp, sân khấu, hội trường, sự kiện lớn.

Vậy cục đẩy 4 kênh có cấu tạo như thế nào và nguyên lý hoạt động ra sao? Hãy cùng Vidia tìm hiểu ngay!

1. CẤU TẠO CỦA CỤC ĐẨY 4 KÊNH

Cục đẩy 4 kênh có thiết kế bên ngoài đơn giản nhưng bên trong chứa nhiều linh kiện quan trọng, đảm bảo hoạt động ổn định, âm thanh mạnh mẽ, bền bỉ theo thời gian.

🔹 Cấu tạo bên ngoài

✔ Mặt trước:

  • Công tắc nguồn (Power Switch)
  • 4 núm chỉnh Gain (CH1, CH2, CH3, CH4) – Điều chỉnh âm lượng từng kênh.
  • Đèn báo tín hiệu (Signal, Clip, Protect, Power) – Theo dõi trạng thái hoạt động.

✔ Mặt sau:

  • Cổng INPUT (XLR/RCA) – Nhận tín hiệu từ vang số/mixer.
  • Cổng OUTPUT (Speakon/Binder) – Kết nối với loa.
  • Công tắc chọn chế độ hoạt động (Stereo/Bridge/Parallel) – Điều chỉnh chế độ phù hợp.
  • Quạt tản nhiệt & hệ thống làm mát – Đảm bảo thiết bị không bị quá nhiệt khi hoạt động lâu.

📌 Lưu ý:

  • Gain (Volume) không phải là công suất, chỉnh quá lớn có thể gây méo tiếng.
  • Nút chọn chế độ (Stereo/Bridge/Parallel) ảnh hưởng đến cách phối ghép loa, cần chỉnh đúng theo mục đích sử dụng.

🔹 Cấu tạo bên trong

✔ Biến áp nguồn

  • Chuyển đổi nguồn điện AC thành điện áp phù hợp để cấp nguồn cho mạch khuếch đại.
  • Có thể là biến áp xuyến (công suất mạnh, bền) hoặc nguồn xung (nhẹ hơn, tiết kiệm điện hơn).

✔ Mạch công suất & bo mạch khuếch đại

  • Chứa bóng bán dẫn MOSFET hoặc Transistor, giúp khuếch đại tín hiệu âm thanh.
  • Công suất mạnh hay yếu phụ thuộc vào công nghệ mạch Class AB, Class D, Class H….

✔ Hệ thống bảo vệ

  • Chống quá tải, chập mạch, quá nhiệt, đảm bảo thiết bị hoạt động an toàn.
  • Khi quá tải, hệ thống Protect Mode sẽ tự động ngắt để bảo vệ linh kiện.

✔ Quạt tản nhiệt & khe thông gió

  • Cục đẩy 4 kênh thường chạy công suất lớn, quạt tản nhiệt giúp làm mát nhanh, đảm bảo thiết bị hoạt động liên tục không bị nóng, hỏng hóc.

📌 Lưu ý:
✔ Cục đẩy nguồn xung tiết kiệm điện, nhẹ hơn nhưng không mạnh bằng cục đẩy biến áp xuyến.
✔ Mạch Class D hoặc Class H cho hiệu suất cao, ít tỏa nhiệt, phù hợp cho dàn karaoke và sân khấu.

2. NGUYÊN LÝ HOẠT ĐỘNG CỦA CỤC ĐẨY 4 KÊNH

Cục đẩy 4 kênh hoạt động dựa trên nguyên lý khuếch đại tín hiệu âm thanh, giúp tín hiệu đầu vào từ vang số, mixer được tăng công suất, đảm bảo loa phát ra âm thanh lớn hơn, mạnh hơn mà không méo tiếng.

🔹 Quá trình hoạt động gồm 3 bước chính:

🔹 Bước 1: Nhận tín hiệu âm thanh

✔ Tín hiệu âm thanh từ vang số, mixer, nguồn phát nhạc được đưa vào cục đẩy qua cổng INPUT (XLR, RCA).
✔ Cục đẩy nhận tín hiệu từ 4 kênh riêng biệt (CH1, CH2, CH3, CH4), tương ứng với 4 loa hoặc 2 loa + 2 sub.
✔ Nếu có vang số chuyên dụng, tín hiệu sẽ được xử lý trước khi đưa vào cục đẩy để đảm bảo âm thanh sạch, không méo tiếng.

📌 Lưu ý:
✔ Nếu vang số có SUB OUT, nên kết nối trực tiếp vào CH3 hoặc CH4 để kéo sub mạnh hơn.

🔹 Bước 2: Khuếch đại tín hiệu

✔ Sau khi nhận tín hiệu, mạch khuếch đại sẽ tăng công suất, đảm bảo loa có đủ lực để phát âm thanh lớn hơn.
✔ Tín hiệu được xử lý qua các tầng khuếch đại, giữ được chất lượng âm thanh sạch, rõ.
✔ Các bo mạch bảo vệ sẽ tự động điều chỉnh dòng điện, tránh quá tải, méo tiếng.

📌 Lưu ý:
✔ Mạch Class D hoặc Class H giúp hiệu suất cao, tiết kiệm điện hơn so với Class AB.
✔ Nếu thấy đèn Clip (đỏ) nhấp nháy liên tục, cần giảm Gain để tránh méo tiếng.

🔹 Bước 3: Xuất tín hiệu ra loa

✔ Sau khi khuếch đại, tín hiệu âm thanh được đưa ra loa qua cổng OUTPUT (Speakon hoặc Binder).
✔ Công suất và tần số của từng kênh được tối ưu hóa để đảm bảo âm thanh tốt nhất.
✔ Nếu sử dụng Bridge Mode, hai kênh sẽ gộp lại thành 1 kênh công suất lớn hơn để kéo sub mạnh hơn.

📌 Lưu ý:
✔ Đảm bảo loa có công suất phù hợp với cục đẩy để tránh cháy loa hoặc quá tải.
✔ Chỉnh Gain hợp lý để âm thanh mạnh mà không bị hú rít.

3. ỨNG DỤNG CỦA CỤC ĐẨY 4 KÊNH

✅ Dàn karaoke gia đình, kinh doanh: Kéo 4 loa full hoặc 2 loa full + 2 sub, đảm bảo âm thanh lớn, bass mạnh.
✅ Hội trường, sân khấu, sự kiện: Kéo 4 loa full, phù hợp với không gian rộng.
✅ Âm thanh sân vườn, quán cafe, bar: Cung cấp âm thanh đều khắp không gian.

📌 Nên chọn cục đẩy 4 kênh khi:
✔ Bạn có 4 loa full hoặc 2 loa full + 2 sub.
✔ Cần hệ thống âm thanh mạnh mẽ, ổn định, không cần dùng nhiều cục đẩy nhỏ.
✔ Muốn mở rộng hệ thống trong tương lai mà không cần nâng cấp quá nhiều thiết bị.

TÚM LẠI

✅ Cấu tạo cục đẩy 4 kênh gồm: Biến áp nguồn, mạch công suất, quạt tản nhiệt, hệ thống bảo vệ.
✅ Nguyên lý hoạt động: Nhận tín hiệu → Khuếch đại → Xuất tín hiệu ra loa.
✅ Ưu điểm: Kéo được nhiều loa hơn, tiết kiệm chi phí, công suất mạnh, dễ phối ghép.
✅ Phù hợp với: Dàn karaoke chuyên nghiệp, hội trường, sân khấu, bar, quán cafe.
